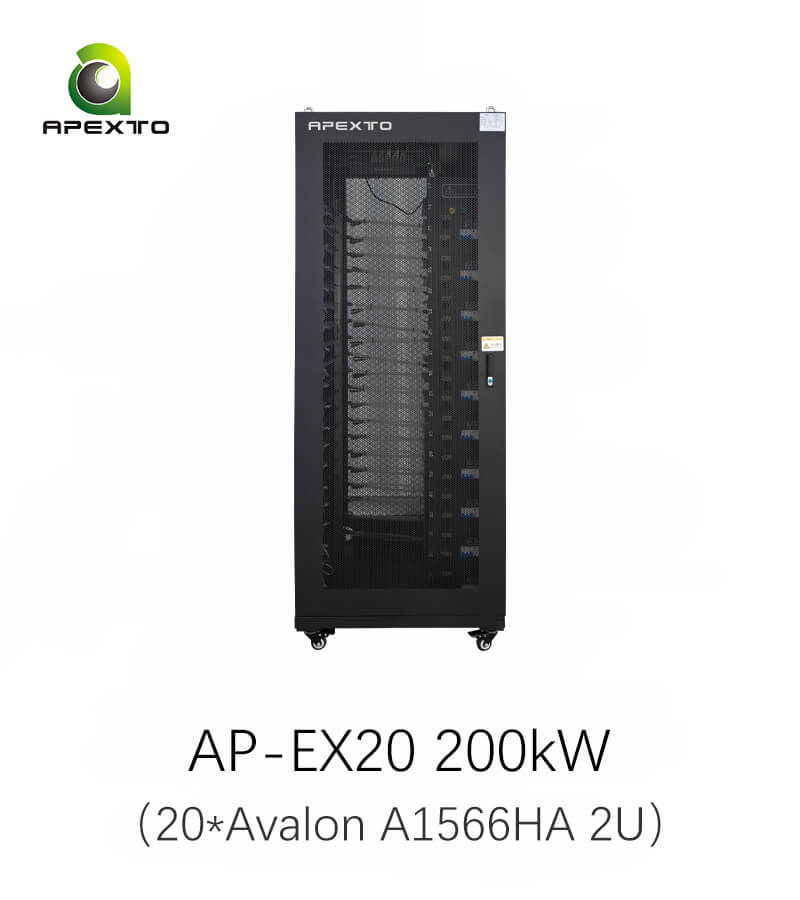

Rack de refrigeración hidráulica Avalon 2U de 20 ranuras y 200 kW
Este armario modular de refrigeración hidráulica Avalon cuenta con una capacidad de refrigeración de 200 kW y admite hasta 20 mineros hidráulicos Avalon A1566HA. Diseñado para implementaciones escalables de minería de Bitcoin, admite la integración personalizada de unidades de refrigeración, la expansión con múltiples armarios y configuraciones opcionales de enfriador seco o torre de refrigeración de circuito cerrado.
$12,350.00
¿No se ajusta a tu sitio web?
Indíquenos su capacidad de extracción y los requisitos de su emplazamiento, y le recomendaremos el contenedor de refrigeración hidráulica adecuado para su instalación.
Cómo funciona su pedido de contenedores
Envíe el formulario de
Indíquenos el país de entrega y los detalles del sitio.
Obtenga su cotización
Presupuesto completo en 24 horas.
Revisión de expertos
Analizar las especificaciones, personalizar la configuración.
entrega DDP
Contenedor enviado a su ubicación
Centro de refrigeración hidráulica flexible de 200 kW para 20 unidades WhatsMiner.
CAPACIDAD DEL CONTENEDOR
20 BODEGAS
Alojado a plena carga
200 KW
Carga eléctrica continua
Personalizado
Estándar
Hidroeléctrica
Gestión térmica
ENTRADA DE ALIMENTACIÓN
380V–415V CA 50/60Hz
DISPONIBILIDAD
Plazo de entrega típico: 15 días • Envío marítimo DDP disponible
Ver más ›
Mostrar 1 modelos más
Descripción del producto
Diseñado para implementaciones flexibles de minería hidroeléctrica Avalon 2U, este bastidor de refrigeración hidroeléctrica de tipo dividido de 20 ranuras y 200 kW proporciona una base escalable para una infraestructura minera personalizada.
La configuración de bastidores y disipación de calor independientes permite adaptar el sistema de refrigeración al espacio disponible, las condiciones del emplazamiento y los requisitos del proyecto. Su arquitectura modular admite la personalización de la capacidad de la unidad de distribución de calor (CDU), la configuración de las bombas y los equipos de disipación de calor, lo que facilita la adaptación a diferentes cargas de refrigeración y planes de despliegue. El sistema también puede ampliarse con equipos de refrigeración o de apoyo adicionales a medida que aumenta la capacidad de la mina.
Adecuado para almacenes, instalaciones interiores y proyectos mineros por fases, proporciona un enfoque flexible para la construcción y modernización de infraestructuras mineras refrigeradas por agua.
Ventajas principales
01. Diseño integrado todo en uno
El rack, la unidad de distribución de agua (CDU), el armario de alimentación y el controlador están integrados en un único armario. Una vez entregado, basta con conectar las tuberías de agua y los cables de alimentación para ponerlo en marcha; no requiere un montaje complejo.
02. Sistema de válvulas a prueba de fugas
Los colectores de alta estanqueidad y las tuberías reforzadas evitan fugas de refrigerante en el origen. Las válvulas rojas y azules controlan el agua caliente y fría; basta con cerrarlas para aislar las líneas durante el mantenimiento sin derrames.
03. Disyuntores individuales PDU
El panel de alimentación PDU cuenta con un diseño de interruptor 1:1, lo que proporciona a cada minero su propio interruptor dedicado. Si una unidad necesita mantenimiento, basta con desconectar su interruptor específico sin afectar al resto del rack.
04. Detección de fugas de agua en el fondo
Se ha instalado una cuerda con sensor de agua a lo largo del borde inferior del armario. Si el refrigerante se filtra al suelo, se activa una alarma instantánea para que el personal presente en el lugar pueda solucionarlo antes de que algún minero resulte herido.
05. Accesorios duraderos y construcción sólida.
Cuenta con colectores de acero inoxidable 304, tapones de aviación estándar y tuberías reforzadas de alta presión con válvulas de bola manuales. Sellado herméticamente y duradero para un uso prolongado.
06. Unidad de distribución de calor (CDU) personalizable y ampliable
La unidad de refrigeración mostrada es totalmente personalizable y ampliable. Podemos ajustar su capacidad de refrigeración, las especificaciones de la bomba y los puertos de expansión según las condiciones específicas de su emplazamiento, el número de mineros y el equipo de disipación de calor.
Escalabilidad de infraestructura modular de 1 a N
El diseño modular 1 a N permite una expansión de potencia flexible de 200 kW a 1,000 kW, lo que permite que los centros de minería escalen según la demanda. Con un sistema de bombeo de alto caudal personalizado y un armario de control de potencia dedicado, esta solución garantiza una gestión fiable en múltiples racks, eliminando la necesidad de grandes reformas de infraestructura a medida que aumenta la tasa de hash.
Especificaciones completas
Dimensiones externas
Largo: 850 mm, Ancho: 1000 mm, Alto: 2130 mm
Dimensiones internas
Largo: 800 mm, Ancho: 950 mm, Alto: 2080 mm
Peso
230KG
|
Modelo |
AP-X20 |
Capacidad instalada |
20 asiento |
|
Carga eléctrica instalada |
200 kW |
Potencia de la bomba vertical multietapa de servicio ligero |
4 kW |
|
Potencia de la bomba de reposición de fluidos |
0.2 kW |
Potencia total del ventilador de la torre de refrigeración seca |
8.3 kW |
|
Potencia total del ventilador de la torre de refrigeración cerrada |
2.2 kW |
Potencia total de la bomba de pulverización de la torre de refrigeración cerrada |
0.75 kW |
|
presión de la tubería del sistema |
0.2-0.4 MPA |
Rango de temperatura de funcionamiento del sistema |
0-50 ℃ |
|
Demanda de circulación de refrigerante de una sola máquina |
≥0.5 m³/h |
Demanda total de refrigerante circulante dentro del sistema |
≥0.25 m³ |
|
Disyuntor de corriente residual |
400 A |
contactor |
9 A |
|
relé intermedio |
24 V |
convertidor de frecuencia con certificación CUL |
380 V |
Folleto del producto: Rack de refrigeración hidráulica modular Avalon de 20 ranuras
Especificaciones completas del producto, guía de instalación e instrucciones de funcionamiento.
Estándares de Certificación
Nuestros productos cumplen con los estándares internacionales más exigentes en materia de seguridad, fiabilidad y rendimiento.
Sociedad de Clasificación de China
Cumplimiento normativo marítimo y en alta mar
UL
Probado y certificado en materia de seguridad.
CSA certificado
Cumplimiento en América del Norte
Marcado CE
Conformidad europea
Soluciones de refrigeración completas
Diseñamos y fabricamos una gama completa de soluciones de refrigeración hidráulica para todas las escalas, desde armarios y contenedores de refrigeración hidráulica hasta unidades de decantación y enfriadores secos.
|
❄️ Capacidad de enfriamiento |
|
⚙️ Ranuras de minero |
|
📏 Dimensiones (largo × ancho × alto) |
|
🏢 Solicitud |
Rack de refrigeración hidráulica integrado Avalon de 12 ranuras
|
120 kW |
|
12 Slots |
|
8,50 x 1,000 × 2,130 mm |
|
Instalaciones profesionales para el hogar |
Compara
Rack de refrigeración hidráulica modular Avalon de 20 ranuras
|
200 kW |
|
20 Slots |
|
8,50 x 1,000 × 2,130 mm |
|
Ampliación de instalaciones modulares |
Contenedor de refrigeración por agua Avalon de 100 ranuras
|
1 MW |
|
100 Slots |
|
6,058 x 2,438 × 2,896 mm |
|
Sitios mineros compactos |
Contenedor de refrigeración por agua Avalon de 160 ranuras
|
1.6 MW |
|
160 Slots |
|
6,058 x 2,438 × 2,896 mm |
|
Proyectos a escala industrial |
Resultados reales de mineros reales
Ver todo >>
2 configuraciones independientes 1 a 1
Se utilizan dos sistemas independientes 1:1 con enfriadores secos dedicados para garantizar la máxima redundancia en los mineros hidráulicos 2U en un entorno de altas temperaturas.
100%
Redundancia del sistema
+ 28%
Estabilidad térmica
120W USD
Grupo independiente
Ver todo >>
Expansión de alta densidad de 1 a 5
Utilizando una unidad de distribución de corriente (CDU) centralizada de alto flujo y un armario de alimentación independiente para alimentar cinco racks de 20 ranuras, que dan soporte a un clúster Whatsminer 2U de 100 unidades.
+ 30%
Aprovechamiento del espacio
-28%
Tiempo de configuraciónTiempo de configuración
1.1MW
Capacidad total
Ver todo >>
"
"Implementar dos sistemas 1 a 1 independientes fue una decisión práctica para nuestras instalaciones. Dado que cada rack de 20 ranuras cuenta con su propia unidad de distribución de calor (CDU) y radiador, disponemos de redundancia total. Si necesitamos realizar mantenimiento en un circuito, el otro rack continúa funcionando sin interrupciones. Es una forma muy fiable de gestionar nuestro hardware de 2U."
— Responsable de Infraestructura, Yacimiento Minero de Omán
La configuración de 1 a 5 nos permitió aumentar rápidamente nuestra tasa de hash manteniendo el almacén organizado. La unidad de distribución de agua (CDU) de alto caudal personalizada mantiene una presión de agua perfecta en los 100 mineros. Contar con un armario de alimentación dedicado para todo el clúster facilita y hace más segura la monitorización eléctrica para nuestros técnicos.
— Gerente de planta, Instalación en el Sudeste Asiático
Más de 1.2 GW
Capacidad de refrigeración suministrada acumulada
50+
Países y regiones cubiertos
Preguntas frecuentes sobre el rack de refrigeración hidráulica modular Avalon 2U de 20 ranuras
Sí. El rack está diseñado para albergar hasta 20 mineros Avalon A1566HA Hydro y proporciona una capacidad de minería instalada de hasta 200 kW.
Por ejemplo, el A1566HA 500T tiene una potencia nominal de aproximadamente 8.064 kW por minero, por lo que 20 unidades requieren alrededor de 161 kW a potencia nominal. Esto permite que un rack completamente equipado se mantenga cómodamente dentro de la capacidad del sistema de 200 kW.
La capacidad adicional proporciona margen operativo en lugar de dimensionar la infraestructura de refrigeración exactamente según la potencia nominal de los mineros.
Esto proporciona al sistema mayor flexibilidad para diferentes versiones del A1566HA, variaciones normales de potencia y funcionamiento continuo a alta carga, evitando al mismo tiempo un diseño que funcione permanentemente a su máxima capacidad.
Sí. Las versiones compatibles A1566HA Hydro se pueden instalar juntas en el mismo rack de 20 ranuras.
Por ejemplo, las versiones 500T y 460T utilizan las mismas dimensiones de chasis de 2U, aunque su potencia nominal difiere ligeramente. Esto permite a los operadores reemplazar o añadir mineros sin necesidad de que cada ranura utilice exactamente la misma versión de tasa de hash.
Sí. La unidad de decantación proporciona un caudal nominal de 11 m³/h, mientras que el sistema de refrigeración especifica un requisito mínimo de circulación de 0.5 m³/h por minero.
Por lo tanto, veinte mineros requieren un caudal mínimo combinado de aproximadamente 10 m³/h, y el sistema está diseñado en función de este requisito de circulación de toda la estructura.
La unidad de decantación utiliza un control de flujo constante basado en PLC, junto con una gestión centralizada de la circulación y la presión.
En lugar de depender únicamente de una salida fija de la bomba, el sistema de control supervisa las condiciones de funcionamiento, como el flujo, la temperatura y la presión del refrigerante, para garantizar una circulación estable a medida que el bastidor funciona bajo condiciones de carga cambiantes.
No. La arquitectura de tipo dividido admite configuraciones tanto independientes como de múltiples gabinetes.
Para proyectos de mayor envergadura, la capacidad de la unidad de refrigeración (CDU) se puede personalizar para que varios racks de refrigeración Avalon compartan una infraestructura de refrigeración centralizada. Esto reduce la duplicación de equipos y facilita la expansión desde un único rack de 200 kW hacia un sistema de minería de mayor tamaño.
Sí. El sistema está diseñado para una expansión modular desde aproximadamente 200 kW hasta 1000 kW.
Si se planifica el crecimiento futuro desde el principio, la unidad de decantación de carbón (CDU), la tubería principal, los equipos de disipación de calor y la infraestructura de monitorización pueden dimensionarse para admitir bastidores adicionales, lo que permite añadir capacidad de extracción sin rediseñar toda la arquitectura de refrigeración.
Este bastidor es una excelente opción cuando se desea una instalación estandarizada de 20 mineros en lugar de diseñar por separado el colector, el sistema de circulación, los controles, el armario eléctrico y el sistema externo de disipación de calor.
El rack, la unidad de refrigeración inteligente (CDU), el control PLC y el enfriador seco opcional o la torre de refrigeración de circuito cerrado están diseñados como una arquitectura de refrigeración coordinada, lo que reduce la cantidad de ingeniería que debe completarse por separado en el sitio.
